VRF Klima Projelendirme

VRF projelendirme, katalogdan cihaz seçme işi değildir. Binanın gerçek ısı yükü, kullanım senaryosu, mimari kısıtları ve elektrik altyapısı ölçülmeden yapılan seçimler ya kapasiteyi büyütüp gereksiz yatırıma, ya küçültüp konfor şikâyetine yol açar.

Gelişim Mühendislik olarak projelendirmeyi, sahada doğrulanabilir verilerle ilerleyen bir karar zinciri olarak yürütürüz: ihtiyaç analizi → ısı yükü → zonlama → ünite seçimi → boru ve altyapı → metraj → uygulama projesi. Her adımın çıktısı bir sonraki adımın girdisidir; hiçbir kalem tahminle geçilmez.

Elinizde mimari plan, kat listesi veya mevcut bir mekanik proje varsa değerlendirmeye oradan başlarız. Yeni yapıda mimariyle eş zamanlı, mevcut yapıda ise yerinde keşifle ilerleriz.

1. İhtiyaç Analizi

İlk adım cihaz değil, kullanım profilidir. Binanın ne için, kim tarafından, hangi saatlerde kullanıldığı; sistemin nasıl boyutlanacağını doğrudan belirler.

  • Yapı türü, toplam alan, kat sayısı ve bağımsız bölüm dağılımı
  • Kullanım senaryosu: çalışma saatleri, doluluk, sezonluk değişim
  • Aynı anda ısıtma ve soğutma ihtiyacı olup olmadığı
  • Mevcut sistem varsa performansı, arıza geçmişi ve şikâyet başlıkları
  • Proje aşaması: yeni yapı, tadilat ya da işletme devam ederken renovasyon
  • Bütçe çerçevesi, iş programı ve teslim tarihi beklentisi

2. Isı Yükü Hesabı

Kapasite, metrekare çarpanıyla değil ısı yükü hesabıyla belirlenir. Aynı büyüklükteki iki mekân, cephe yönü ve cam oranı farklıysa belirgin biçimde farklı kapasite ister.

  • Cephe yönü, cam alanı ve cam/duvar ısı geçirgenlik değerleri
  • Güneş kazancı, gölgeleme ve dış hava tasarım sıcaklıkları
  • İç yükler: kişi sayısı, aydınlatma, bilişim ve mutfak/cihaz yükleri
  • Taze hava ihtiyacı ve havalandırma sistemiyle iş bölümü
  • Eş zamanlılık (diversite) faktörü — tüm zonlar aynı anda tam yükte çalışmaz
  • Isıtma tarafında düşük dış sıcaklıkta kapasite düşüşünün hesaba katılması

3. Zonlama

Zonlama, VRF'in en çok fark yarattığı ve en çok hata yapılan adımıdır. Farklı davranan alanları aynı zona bağlamak, sistemin bağımsız kontrol avantajını daha projede iptal eder.

  • Yön bazlı ayrım: güney ve kuzey cepheler ayrı zonlarda toplanır
  • Kullanım saati bazlı ayrım: mesai dışı çalışan alanlar ayrılır
  • İç zon / dış zon ayrımı — iç hacimlerin yük profili farklıdır
  • Isı geri kazanımlı sistemde eş zamanlı ısıtma-soğutma yapacak zon kümeleri
  • Kumanda mimarisi: bölge kumandası, merkezi kumanda ve yetki seviyeleri
  • İleride bölünmesi muhtemel alanlar için genişleme payı

4. İç ve Dış Ünite Seçimi

Zon planı netleştikten sonra her zonun kapasitesi, tavan tipi ve hava dağıtım ihtiyacına göre iç ünite tipi belirlenir; dış üniteler bağlantı oranı gözetilerek boyutlandırılır.

  • Zon başına kapasite ve iç ünite tipi (kaset, kanallı, duvar, yer-tavan)
  • Asma tavan yüksekliği, basınç ihtiyacı ve hava atış mesafesi
  • Dış ünite modül kombinasyonu ve iç/dış kapasite bağlantı oranı
  • Kısmi yükte verim — sistem yılın büyük bölümünü kısmi yükte geçirir
  • Ses seviyesi kritik mahallerde (yatak odası, derslik, muayene) ünite seçimi
  • Bakım erişimi: revizyon kapağı ve filtre değişimi için ulaşılabilirlik

5. Boru Güzergâhı ve Çap Hesabı

VRF'te bakır boru hattı sistemin omurgasıdır. Eşdeğer boru boyu, kot farkı ve branşman düzeni üretici sınırlarının dışına çıktığında kapasite düşer, yağ dönüşü bozulur ve kompresör ömrü kısalır.

  • Toplam ve en uzak üniteye eşdeğer boru boyunun üretici limitinde tutulması
  • İç ve dış üniteler arası kot farkı sınırları
  • Branşman (refnet / Y-branş) ve kolektör yerleşimi
  • Boru çaplarının kapasiteye göre kademelendirilmesi
  • Yağ dönüşü için gerekli hız ve gerektiğinde yağ tuzağı
  • Yoğuşma yalıtımı ve şaft/asma tavan güzergâhının mimariyle çakışma kontrolü

6. Dış Ünite Yerleşimi

Dış ünite konumu, katalog verimini sahada koruyup koruyamayacağınızı belirler. Hava kısa devresi yapan bir yerleşim, doğru seçilmiş bir cihazı bile verimsizleştirir.

  • Serbest hava emiş ve üfleme mesafeleri, kısa devre riskinin önlenmesi
  • Üniteler arası ve duvar/parapet mesafeleri
  • Servis ve bakım için erişim alanı
  • Statik yük, titreşim takozu ve çatı/teras taşıma kapasitesi
  • Komşu parsele ve yaşam alanlarına yönelik ses değerlendirmesi
  • Kar, rüzgâr ve hâkim yön etkisi; gerekiyorsa yükseltilmiş kaide

7. Elektrik ve Drenaj Altyapısı

Mekanik proje tek başına yeterli değildir. Elektrik beslemesi ve kondens tahliyesi projede çözülmezse, montaj aşamasında hem gecikme hem ek maliyet çıkar.

  • Dış ünite besleme kesiti, koruma elemanları ve pano yükünün kontrolü
  • Kaçak akım koruması ve topraklama gereklilikleri
  • Haberleşme hattının güç hattından ayrı çekilmesi ve parazit önlemleri
  • Kondens hattında sürekli eğim ve tıkanmaya karşı temizleme noktaları
  • Eğim verilemeyen noktalarda kondens pompası ve sifon detayı
  • Drenaj hattının bina tesisatına doğru noktadan bağlanması

8. Metraj ve Proje Çıktıları

Projelendirmenin çıktısı, teklifin ve sahanın aynı belgeye bakmasını sağlayan bir dosyadır. Metraj netleşmeden alınan teklifler karşılaştırılabilir olmaz.

  • Ekipman listesi: iç/dış ünite marka, model, kapasite ve adet
  • Bakır boru, izolasyon, branşman ve sarf malzeme metrajı
  • Kumanda, kablo ve otomasyon kalemleri
  • İç ünite yerleşim planı ve boru güzergâh planı
  • Kolon şeması ve sistem prensip şeması
  • Elektrik ve haberleşme bağlantı şeması
  • Kapasite tablosu ve teknik şartname
Neden Gelişim Mühendislik?

Bu İşi Nasıl Yürütüyoruz?

Hesapla Boyutlandırma

Kapasite; cephe, iç yük, taze hava ve eş zamanlılık dikkate alınarak ısı yükü hesabıyla belirlenir, metrekare çarpanıyla değil.

Zon Mantığının Kurulması

Yön, kullanım saati ve iç/dış zon ayrımı proje aşamasında çözülür; bağımsız kontrol avantajı sahada korunur.

Uygulanabilir Detay

Boru güzergâhı, dış ünite alanı, elektrik ve drenaj mimariyle çakıştırılarak kontrol edilir; montajda sürpriz çıkmaz.

Saha Tecrübesi

Ofis, ibadet yapısı ve sosyal tesis projelerinde uygulanmış çözümler; proje kararları sahada test edilmiş kabullere dayanır.

Şeffaf Kapsam

Projelendirme Kapsamı

Neyin dahil, neyin hariç olduğunu teklif aşamasında değil, buradan öğrenin.

Kapsama Dahil

  • Yerinde keşif ve mevcut durum tespiti
  • Isı yükü hesabı ve kapasite belirleme
  • Zonlama ve kumanda mimarisi
  • İç/dış ünite seçimi ve bağlantı oranı kontrolü
  • Boru güzergâhı, çap hesabı ve branşman yerleşimi
  • Dış ünite yerleşim değerlendirmesi
  • Elektrik ve drenaj altyapı gereksinimlerinin tanımlanması
  • Metraj, ekipman listesi ve uygulama projesi çıktıları

Kapsam Dışı

  • Mimari ve statik proje hizmetleri
  • Bina elektrik ana dağıtım projesi ve pano imalatı
  • İnşaat, asma tavan ve şaft imalatları
  • Yangın, sprinkler ve sıhhi tesisat projeleri
  • Belediye ve resmi kurum onay süreçleri (talep hâlinde ayrıca değerlendirilir)
Kanıt

Sahadan Tamamlanmış Projeler

Anlattığımız süreç, aşağıdaki projelerde uygulandı. Ünite sayıları ve kapasiteler gerçek proje verileridir.

TÜGVA Eyüpsultan — Gelişim Mühendislik referans projesiYORK

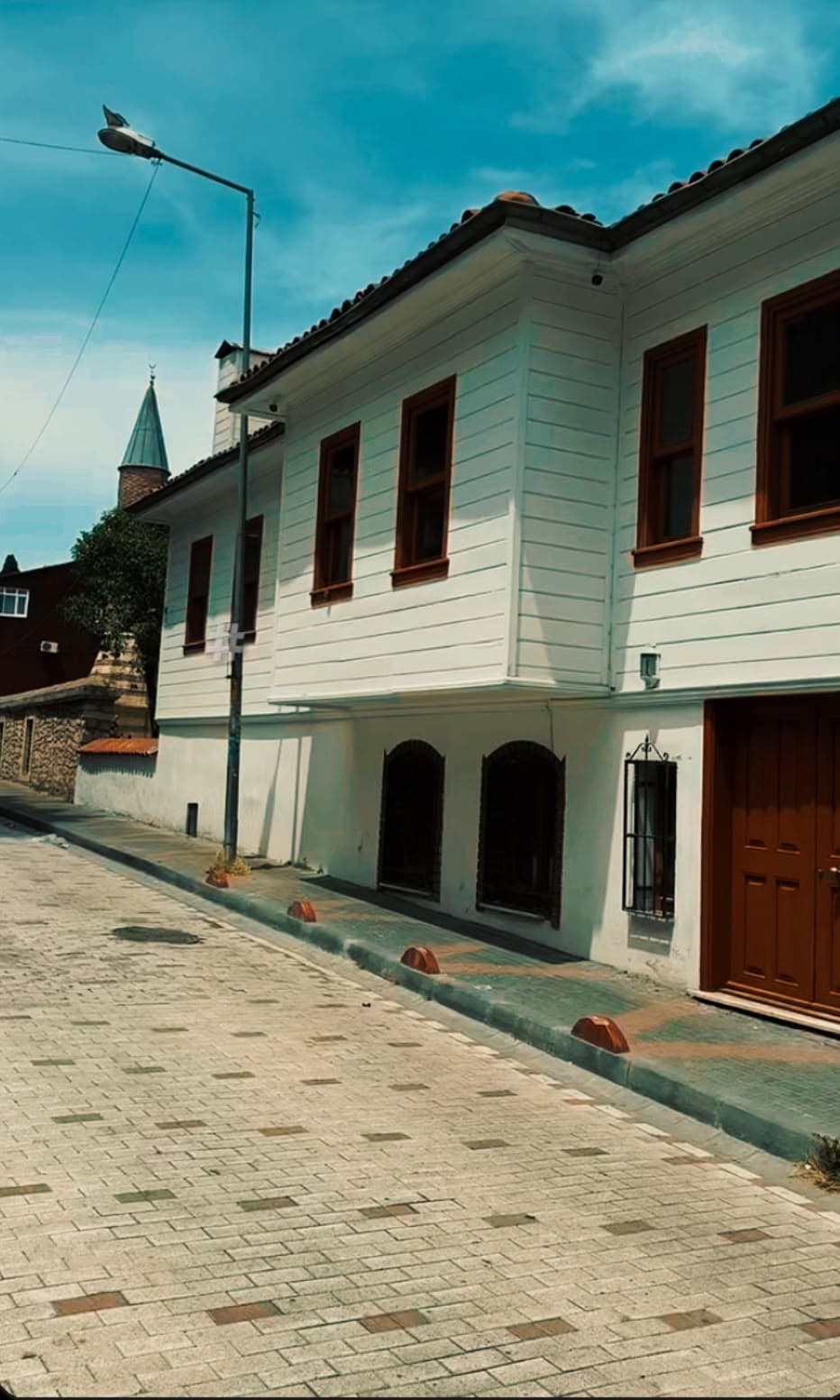

TÜGVA Eyüpsultan

  • 23 iç ünite (yer-tavan tipi)
  • 2 dış ünite · 20 HP + 12 HP
  • 33,5 kW + 56 kW dış üniteler
Esenler Davutpaşa Camii — Gelişim Mühendislik referans projesiBosch

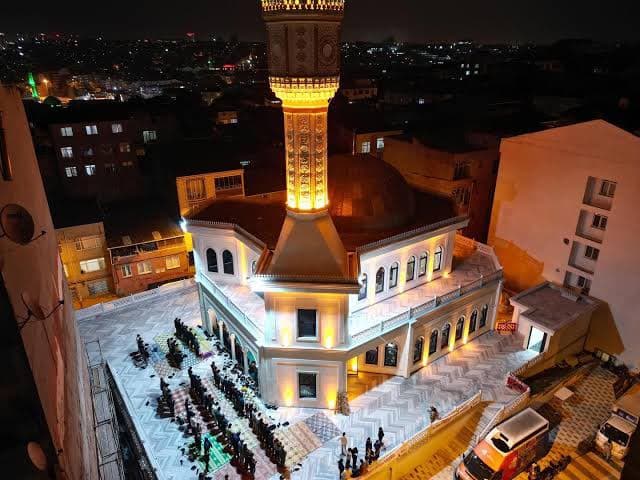

Esenler Davutpaşa Camii
